Профилометр
модели 130
Российский профилометр для измерения параметров шероховатости, регистрации профиля поверхности и производственного контроля.
Российское производствоСобственное ПО на WindowsВысокая точностьПамять более 70 000 профилограммАнализ шероховатости и волнистости
Внесён в Госреестр средств измеренийРегистрационный №78157-20 · Документы об утверждении типа ↗
- Длина оценки
- до 40 мм
- Скорость трассирования
- 0,25–2 мм/с
- Датчик
- 3 вида датчиков
- Режимы работы
- Автономно или с ПК
Измерительные возможности
Шероховатость, волнистость и первичный профиль
Программное обеспечение рассчитывает параметры шероховатости, волнистости и первичного профиля, сохраняет трассы для последующего анализа.
59 обозначений параметров3 группы измерений
| Группа | Параметры | Всего |
|---|---|---|
| Шероховатость | Ra, Rz, Rc, Rt, Rp, Rv, Rq, Rsk, Rku, RSm, RΔq, Rmr, Rmax, Sm, S, λq, λa, L0, l0, D, Δq, RΔa (Δa), ηp, tp, R3z, Rz10 (RzJIS), Rm, Rpk, Rk, Rvk, Mr1 (tp1), Mr2 (tp2), Dp | 33 |
| Волнистость | Wa, Wmax, Wp, Wv, Wz, Wc, Wt, Wq, Wsk, Wku, WSm, WΔq, WΔa | 13 |
| Первичный профиль | Pa, Pmax, Pp, Pv, Pz, Pc, Pt, Pq, Psk, Pku, PSm, PΔq, PΔa | 13 |
ISO 4287, ГОСТ 25142; Rm — для древесины по ГОСТ 7016. Повторяющиеся обозначения по разным стандартам перечислены один раз, альтернативные обозначения указаны в скобках и учтены как одна позиция. Дополнительно определяется класс шероховатости по ГОСТ 2789 и ISO 1302.
Диапазон RSm1–8000 мкм
Максимальная длина оценки40 мм
Скорость трассирования0,25 / 0,5 / 1 / 2 мм/с
Отсечки шага0,08 / 0,25 / 0,8 / 2,5 / 8 мм
Тип фильтраФазокорректированный (Гаусса)
Режим работыАвтономно или совместно с ПК
Память прибораБолее 70 000 профилограмм
ПОWindows XP / 7 / 8 / 10 / 11 (x86/x64)
Фильтрация профиля — по ГОСТ 8.652-2009 (ISO 11562). Диапазоны Ra и Rz, погрешности и исполнения датчика — в метрологических характеристиках.
Метрологические характеристики
Диапазоны измерений по исполнениям датчика
Для модели 130 предусмотрены три исполнения датчика. В стандартной поставке используется стандартный датчик; микродиапазонный датчик или датчик высокого диапазона можно выбрать при заказе.
ПараметрМикродиапазонный датчикСтандартный датчикДатчик высокого диапазона
Ra0,002–5 мкм0,008–50 мкм0,05–300 мкм
Rz0,01–50 мкм0,05–250 мкм0,3–1200 мкм
RSm1–8000 мкм для всех исполнений датчика
Абсолютная погрешность Ra±(0,002 + 0,03·Ra) мкм
Абсолютная погрешность Rz±(0,01 + 0,04·Rz) мкм
Абсолютная погрешность RSm±(0,1 + 0,02·RSm) мкм
Измерительный датчик
Датчики профилометра
Для профилометра модели 130 доступны микродиапазонный и стандартный датчики, а также датчик высокого диапазона.
Датчик профилометра модели 130Базовая конструкция измерительного датчика.
Индивидуальная геометрия датчикаПримеры ранее изготовленных датчиков. Базовая конструкция — в центре.
Дополнительные характеристики
Габариты и геометрические ограничения
Собственное ПО
Программное обеспечение профилометра модели 130
Версии программного обеспечения
Поддержка Windows XP / 7 / 8 / 10 / 11 (x86/x64)
Комплектация и оснащение
Соберите комплект под свою задачу
Выберите прибор, тип комплектного датчика и необходимое оснащение.
Что входит в базовую поставку
- 01Профилометр и датчик
Один датчик выбранного типа.
- 02Настроечная мера
Для проверки и настройки прибора.
- 03Программное обеспечение
ПО для работы с измерениями на ПК.
- 04Принадлежности и инструмент
Адаптер 5 В, USB Type-C, USB-накопитель, аккумулятор, отвёртка и крепёж.
- 05Паспорт прибора
Эксплуатационная документация.
- 06Ударопрочный кейс
Для хранения и транспортировки.

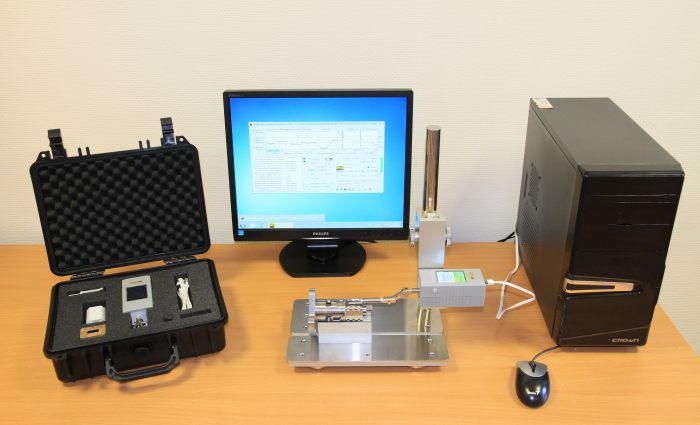

Профилометр модели 130
Прибор и один датчик выбранного типа.
Датчик в комплекте
Один датчик включён в стоимость прибора.Для стационарной установки.
97 600 ₽ с НДСМоноблок для работы с ПО.
91 500 ₽ с НДСДополнительные датчики
61 000 ₽ за 1 шт. с НДСУдлинители датчика

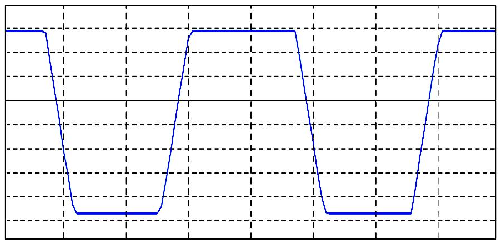

18 300 ₽ за 1 шт. с НДСДополнительные меры шероховатости — выбрать на странице ПРО-10 ↗
Поверка оборудования — по запросу при согласовании заказа.
